انواع شکل و طراحی دندانه
انواع دندانه تیغ اره نواری بر اساس زاویه نفوذ و شکل وطراحی دندانه به چند نوع تقسیم بندی می شوند که شرکتهای مختلف تولید کننده آن را با کدهای مختص به خود تقسیم بندی کرده اند. البته عموما میتوان انها را در ۴ نوع زیر دسته بندی کرد:
۱-گام ثابت با زاویه نفوذ صفر
۲-گام ثابت با زاویه نفوذ مثبت
۳-گام متغیر با زاویه صفر
۴-گام متغیر با زاویه مثبت
که هر کدام کاربرد بخصوصی دارند. علاوه بر گام و زاویه آن، شکلهای مختلفی در طراحی تیغه نیز ارایه گردیده است. شکل هایی مانند قلابی، ذوزنقه ای و استاندارد از آن جمله اند. تصاویر پایین شکل تیغه در چند شرکت مختلف تولید را نشان می دهد.
منظور از گام در تیغه ها تعداد دندانه در هر اینچ طول تیغه میباشد که میتواند ثابت و یا متغیر باشد. گام متغیر دندانه باعث کاهش لرزش در برش و دقت ر برش می‌شود. در نوشتار انتخاب گام تیغ اره بطور کامل در مورد گام توضیح داده شده.

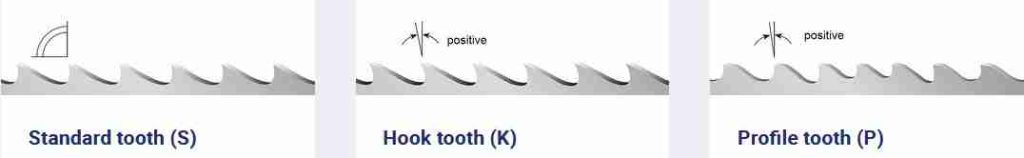

انواع شکل دندانه تیغ اره نواری در شرکت arntz

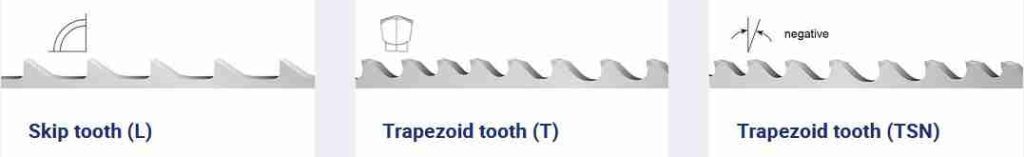

انواع شکل دندانه تیغ اره نواری درشرکت wikus
نوع چینش دندانه
چینش چپ و راست دندانه به طرفین به شکلهای مختلفی انجام می شود که هدف از آن جدا سازی براده ها از اطراف دندانه ها میباشد چراکه قرارگیری دندانه ها به چپ و راست باعث می شود که ضخامت نوک تیغه ها ازضخامت تیغه بیشتر شده و از جمع شده براده در اطراف تیغه جلوگیری شود.

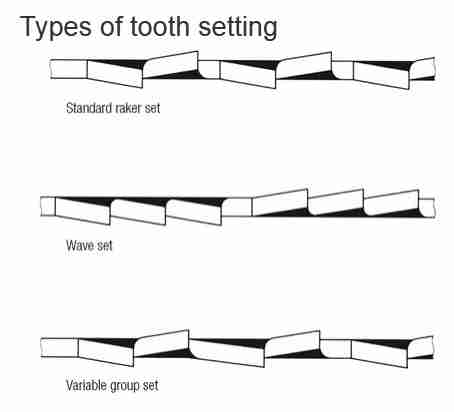

مدلهای مختلفی از چینش وجود دارد که درزیر نشان داده شده اند:
چینش استاندارد با توالی یکی به چپ و یکی به راست، برای برشهای با ضخامت بالا یعنی از ۵ میلیمتر به بالا و چینش موجی برای برش لوله ها وپروفیلهای جدارنازک تا ضخامت ۵ میلیمتر و چینش گروهی (شکل وسط) که در آن با توالی 2 الی ۳ دندانه به سمت چپ و راست میباشند برای تیغه های با گام ۴ تا ۱۸ برش بهتری ایجاد مینماید.
